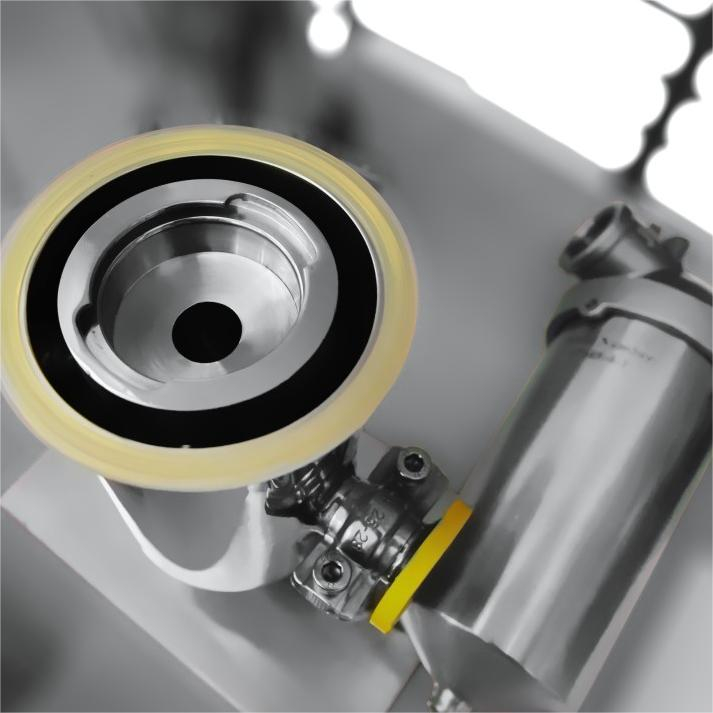

가스 (증기) 필터 하우징 의 특징
● JTGKQ 가스 (Steam) 필터 하우징은 가스에서 입자를 제거하기 위해 필터 카트리지와 함께 사용하는 고순도 입자 필터입니다.
● PTFE와 함께 효율적인 무균 필터 카트리지를 사용하여 멸균 가스 및 발효 가스 여과에 사용할 수 있습니다. 유리 섬유 필터 카트리지를 사용하면 고순도 가스 여과에 사용할 수 있습니다. 스테인레스 스틸 카트리지와 함께 사용하면 고온 여과 문제를 해결할 수 있습니다.
● 필터 연결을 226 이중 씰 클램프 유형으로 설계하여 필터 밀봉 성능을 더욱 뛰어납니다.
애플리케이션
● 생명 공학 분야의 멸균 기능, 의료.
● 음료 및 음식을위한 멸균, 가열 식품을위한 증기를 필터링합니다.
● 전자 산업, 생명 공학, 제약 등과 같은 실험실의 습기 여과
가스 (증기) 필터 하우징 의 특성
● 필터 연결은 226 이중 씰 클램프 유형을 채택하여 밀봉을 시작합니다.
● 3 미만의 카트리지 번호 필터 하우징은 카트리지를 교체 할 때 편리하고 빠르기 위해 빠른 개방을 채택 할 수 있습니다.
표면 마감
마무리 유형 | 기계적 연마, 전해 폴링, 샌드 블라스팅, 산세 |
연마 정밀도 | 내부 표면 Ra≤0.3μm, |
운영 조건
맥스. 작동 압력 | 0.6mpa, 1.0mpa |
맥스. 작동 온도. | 150 ℃ |
멸균 | 온라인 또는 스팀 스터 리화 : 121 ℃/30 분 |
재료
필터 하우징 | SS304, SS316L |
벤트 밸브 | SS304, SS 316L |
빠른 개방 | SS304 |
안정제 블레이드 | SS304 |
O- 링 | EPDM, PTFE, Viton, 실리콘 |
연결
쉘 연결 | 플랜지, 트리 클램프 |
In-Outlet N1, N2 | 플랜지, 트리 클램프, 스레드 |
압력 게이지 N3 (선택 사항) | M14 × 1.5 스레드 (카트리지 미만) |
배수 밸브 N4 (선택 사항) | 1/4 '나사 스레드 |
카트리지 연결 | 226 |
치수 | 1R | 3R | 5r | 9pcs | ||||||||||||
10 ' | 20 ' | 30 ' | 40 ' | 10 ' | 20 ' | 30 ' | 40 ' | 10 ' | 20 ' | 30 ' | 40 ' | 10 ' | 20 ' | 30 ' | 40 ' | |
A ： 총 높이 | 550 | 800 | 1050 | 1300 | 696 | 946 | 1196 | 1446 | 728 | 978 | 1228 | 1478 | 835 | 1085 | 1335 | 1585 |
B ： 흡입구에서 중앙까지의 거리 | 150 (트리 클램프) | 270 (트리 클램프) | 270 (트리 클램프) | 395 (트리 클램프) | ||||||||||||
C ： 직경 | φ101.6 | φ200 | φ219 | φ325 | ||||||||||||
in-Outletn1, n2 차원 | 1 ' | 3 ' | 3 ' | 4 ' | ||||||||||||
위에서 언급 한 데이터는 표준이며 Tocustomer의 요구 사항에 따라 사용자 정의 할 수 있습니다.
선택 테이블
수량. 카트리지의 | 카트리지 모델 | 쉘 재료 | 출입구 연결 | O- 링 | |
5r | 20 | 4 | K | E | |
1R = 1pc | 3R = 3pcs | 10 = 10 '카트리지 | 4 = 304 | f = 플랜지 | E = EPDM |
5R = 5pcs | 9R = 9pcs | 20 = 20 '카트리지 | 6 = 316L | k = 트리 클램프 | p = ptfe |
12r = 12pcs | 30 = 30 '카트리지 | l = 나사 스레드 | V = 비튼 | ||
40 = 40 '카트리지 | s = 실리콘 | ||||
