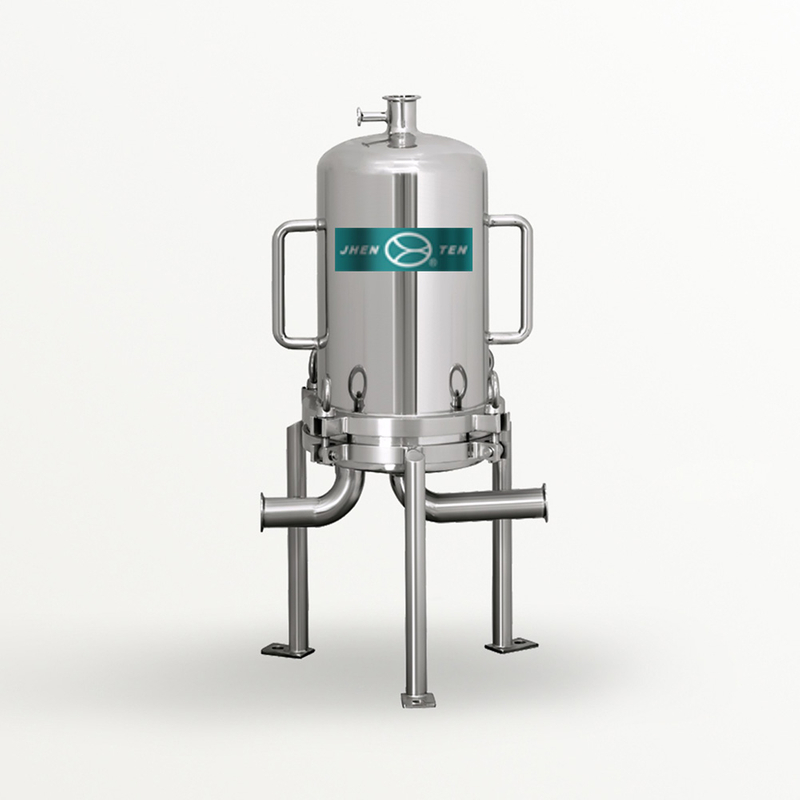

멀티 카운티 위생 필터 의 기능
● JTGLD 다중 유체 위생 필터는 중간 및 소형 유속 요구 사항을 충족 할 수 있습니다.
● 위생 등급에 따라 구조 설계 및 제조 . 죽은 코너가 아니고, Meet'GMP '표준, 청소하기 쉽고, 철저하게 배수되며, 잔류 액체가 없습니다.
● 매우 가혹한 청소를 적용하기 위해, 분리 가능한 전체 각도 청소로 만든 용품 페이스 플레이트.
애플리케이션
● 제약 산업 : 모든 종류의 항생제 및 기타 액체
● 식음료 산업 : 와인, 미네랄 워터, 식수
● OI 산업 : OI 현장 물 주입 피팅.
● 전자 산업 : 고순도 물 피트레이션.
● 화학 산업 : 모든 종류의 유기 용매, 산, 라이 피트레이션.
멀티 카운티 위생 필터 의 특성
● 매우 높은 수준의 연마, 내부 표면은 0.3μm Ra로 연마되었습니다. 외부 표면은 0.4μm, 절대 위생 수준 연마에 도달합니다.
● 벤트 밸브는 빠른 개방을 선택하고 완전히 분해 될 수 있으며 청소의 죽은 구석이 없습니다.
● 소형 사양 피트 설치 조정 너트 스태빌라이저 블레이드 하단의 너트는 용이하고 사용하기 쉬운 용기의 높이를 조정할 수 있습니다.
운영 조건
최대 작동 압력 | 0.6mpa a 1.0mpa |
최대 운영 온도 | 50 ℃ |
소독성 (SONITATLON) | 121 ℃/30 분 121 ℃/30 분 |
재료
껍데기 | SS304, SS316L, 이중 SS, 티타늄, Hastellkoy |
통풍구/ 배수 밸브 | SS304 |
아이 볼트 | SS304 |
O- 링 | EPDM, PTFE.VITON, 실리콘 |
연결
쉘의 연결 | 트리 클램프, 플랜지 |
n1 、 n2 in-outlet | 트리 클램프 |
N3 압력 게이지 (옵션) | 1.5 트리 클램프 |
N4 벤트 밸브 (옵션) | 112 TRI-CLAMPM6 스레드 |
N5 배수 밸브 (옵션) | 1/2 트리 클램프 |

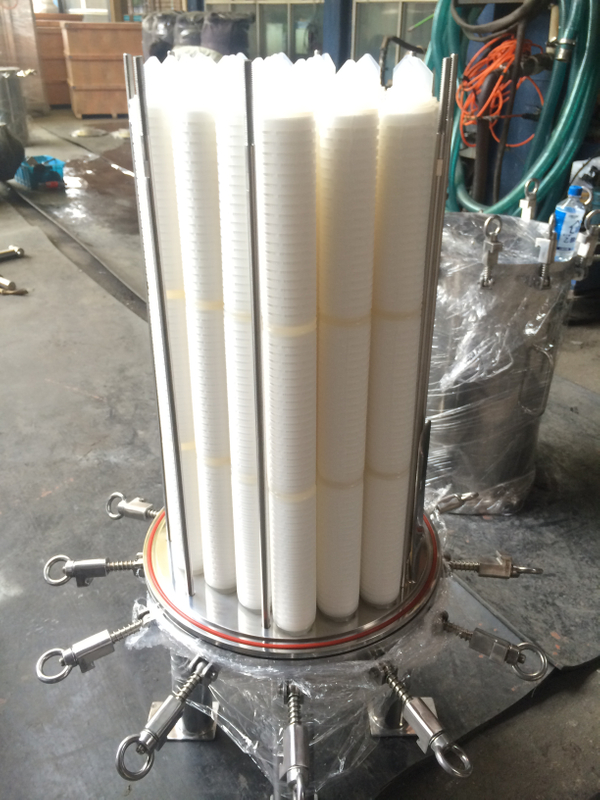

카트리지 연결 | 2221ype, 226 유형 (위생) 도어 유형 (산업 분야) |
표면 마감
마무리 유형 | 기계/전해성 연마 |
연마 정밀도 | 표면 외부 ra <04μm 외부 |
치수 매개 변수
3R (4R) | 5R (6R) | 7R (8R) | ||||||||||
10 ° | 20 | 30 ° | 40 ° | 10 ° | 20 ° | 30 | 40 ° | 10 ° | 20 ° | 30 ° | 40 | |
A : 총 높이 | 760 | 1010 | 1260 | 1510 | 780 | 1030 | 1280 | 1530 | 805 | 1055 | 1305 | 1555 |
B : 입구에서 중앙까지의 거리 | 160 | 160 | 200 | |||||||||
C : 쉘 직경 | φ204 | φ235 | φ273 | |||||||||
D : Nuin2 Heignt rom In-Ohnlet N1, N2 지상. | 200 | 200 | 200 | |||||||||
일정 내 N1 et N2 크기 | 1.5 ' | 2 ' | 2.5 ' | |||||||||
JTGLD 선택 테이블
［수량. 카트리지의 | Cartridge의 모델］ | Cartridges 연결］ | ［ 쉘 재료］ | ［ 출입구 연결］ | ［ O- 링 ing |
5r | 20 | S | 4 | K | E |
3R = 3pcs | 10 = 10 '카트리지 | s = 226#(위생 등급) | 4 = 304 | k = 트리 클램프 | E = EPDM |
5R = 5pcs | 20 = 20 '카트리지 | t = 222#(위생 등급) | 6 = 316L | p = ptfe | |
7R = 7 PC | 30 = 30 ' 카트리지 | d = doe (산업 등급) | d = 이중 SS | V = 비튼 | |
9R = 9 PC | 40 = 40 ' 카트리지 | t = 티타늄 | s = 실리콘 | ||
12r = 12pcs | h = hastelloy |
