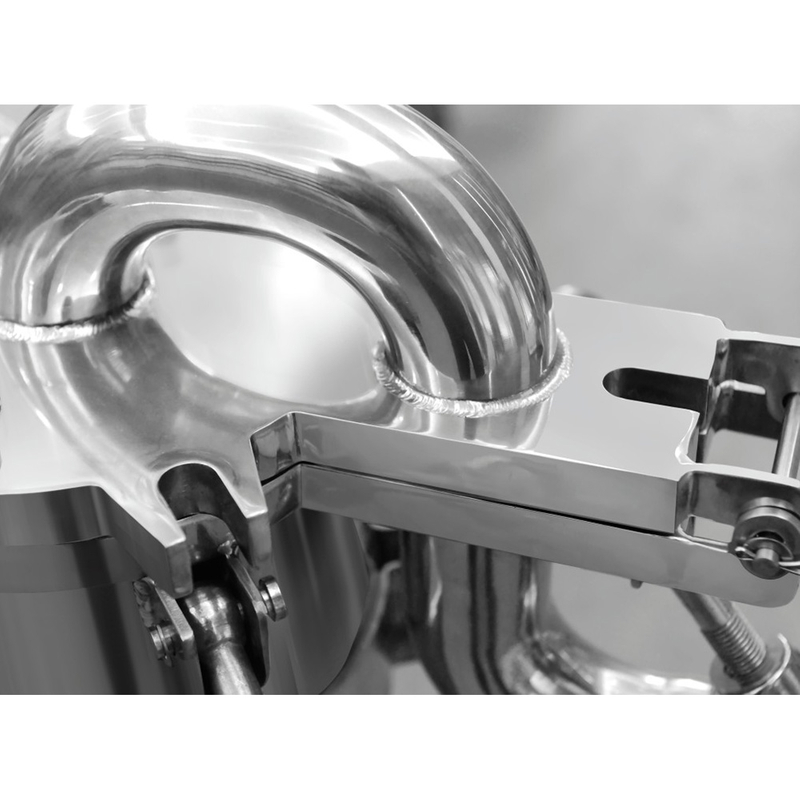

상단 entru 백 필터의 기능
일부 거친 피팅 및 사전 필터링 프로세스를위한 JTGDD 상단 입구 백 필터 하우징.
측면 진입의 디자인 먼저, 양치터 백으로의 상단 항목은 혼란을 유발하지 않으며 압력으로 인해 압력을 줄이지 않습니다. AISO이 구조는 더 적합한 가방을 효과적으로 보호합니다.
상단 덮개는 완전히 누르고 밀봉되어 있으며 밀봉 효과가 더 좋습니다.
조정 가능한 다리를 사용하면 설치 크기를 정기적으로 정기적으로 조정할 수 있습니다.
운영 조건
맥스. 작동 압력 | 0.6mpa a 1.0mpa |
최대 .operatng 온도 | 150 ℃ |
재료
껍데기 | SS304.SS316L. Duplex SS, Titanium, Hastelloy |
아이 볼트 | SS304 |
안정기 블레이드 | SS304 |
O- 링 | EPOM PTFE. 비튼, Sicong |
연결
쉘의 연결 | 플랜지 |
인플 렛 N1 1 N2 | 플랜지, 트리 클램프 |
N3 압력 Gaugelopton | M14 × 1.5 남성 실 (3#bag/4#bag) |
N4 벤트 밸브 (옵션) | 1/4 '남성 실 |
표면 마감
마무리 유형 | 기계적/ ectolyicalpdibig 샌드 블라스팅 |
연마 광산 | 내부 표면 Ra≤0.6μm |
치수 매개 변수
씌우다 | ||
| 1# | 2# | |
A : 총 높이 | 790 | 1110 |
B : 입구에서 센터까지의 거리 | 275 | |
C : 쉘 직경 | φ204 | φ204 |
D1 : 흡입구에서지면으로 높이 | 620 | 940 |
D2 : 출구에서 지상으로 높이 | 200 | |
In-Outlet N1, N2 크기 | 1. 5 '또는 2 ' | |
E : 스태빌라이저 블레이드 | 550 | 700 |
최대 흐름 m 3/h | 20 | 40 |
위의 미식 클라타는 표준이며 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.
선택 테이블
수량, 가방 필터 | 가방 피터의 모드 | 쉘 Materlal | 내 배출 | O- 링 |
1p | 2s | 4 | F | E |
1p = 1pc | 1s = 1#백 : φ180 × 430 | 4 = 304 | f = fange | E = EPDM |
2S = 2#백 : φ180x810 | 6 = 316L | k = 트리 클램프 | p = ptfe | |
3S = 3#백 : φ105 × 230 | d = 이중 SS | l = 스레드 | V = 비튼 | |
4S = 4#백 : φ105x380 | t = 티타늄 | s = 실리콘 | ||
h = hastelloy |
