자기 유체 전위 의 특징

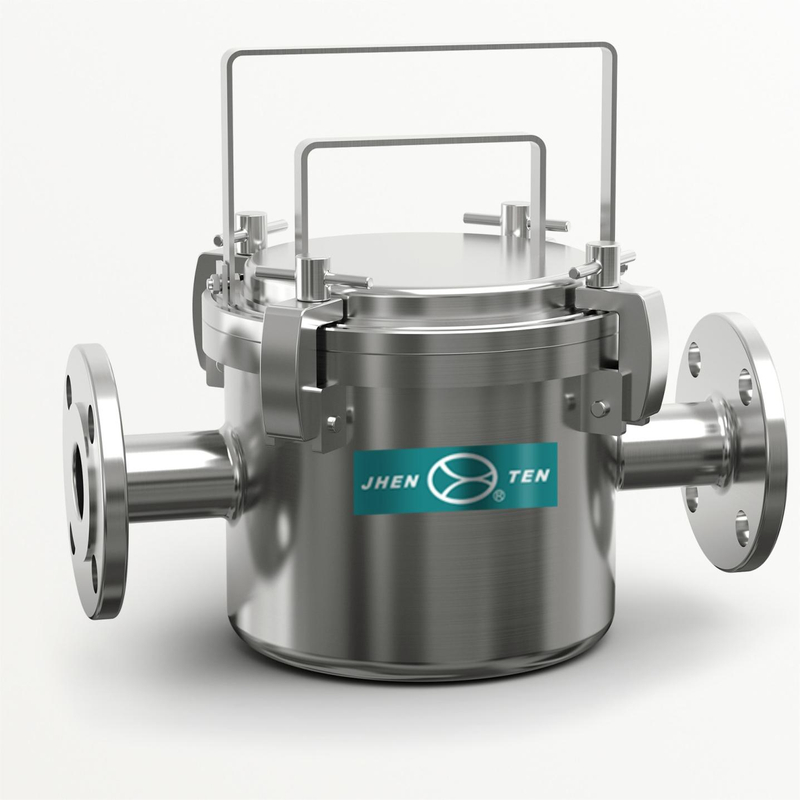

● JTGCX 자기 유체 필터는 유체, 반 유체 및 기타 다른 점성 유체 재료에 적용되며 철 불순물 및 기타 강자성 입자를 제거합니다. 재료를 깨끗하게 유지하고 다운 스트림 생산 장비를 동시에 보호합니다.
● Muti 채널 연마 처리를 사용한 JTGCX 자기 유체 필터 인터페이스 RA가 위생 수준에 가까운 0.6um에 도달 할 수 있도록 표면의 모든 미러가 마무리됩니다.
애플리케이션
● 식품 및 음료, 금속 가공, 제약, 페라미틱스, 종이, 화장품, 고급 화학 산업에 사용됩니다. 철 입자의 파괴로부터 주요 장비를 보호합니다.
자기 유체 전위 의 특성
● 거울 광택제를 사용하여 배럴의 내부 및 외부 표면, 인터페이스 ra는 위생 수준에 가까운 0.6um에 도달합니다.
● 플랜지, 빠른 개방, 아이 볼트 플레이트 또는 퀵 릴리스 클램프를 사용하면 설치, 꺼내기 및 청소가 쉽습니다.
● 합리적인 구조 설계는 재료의 흐름을 방해하지 않는 동시에 최상의 비제 효과를 보장 할 수 있습니다.
표면 마감
마무리 유형 | 기계적 연마, 전해 폴링, 샌드 블라스팅, 산세 |
연마 정밀도 | 내부 표면 Ra≤0.6μm, |
운영 조건
최대. 운영 압력 | 0.6mpa, 1.0mpa |
최대. 운영 온도. | 150 ℃ |
재료
필터 쉘 | SS304, SS316L |
O- 링 | EPDM, PTFE, Viton, 실리콘 |
연결
쉘 연결 | 트리 클램프 (0.6mpa), |
In-Outlet N1, N2 | 플랜지, 트리 클램프, 스레드 |
치수 매개 변수
수량. 자석의 | 쉘 직경 | 입구 및 출구 N1 、 N2 크기 | 자기 막대 | |
지름 | 길이 | |||
1 | φ50 | 1 '/1.5 ' | φ20 | 6 '/8 '/10 ' |
4、5 | φ114 | 1 '/1.5 '/2 '/2.5 ' | ||
6、7 | φ159 | 1.5 '/2 '/2.5 '/3 ' | ||
9 | φ190 | 2 '/2.5 '/3 '/4 ' | ||
3 'Quick-Open, 3 '및 4 'Useflange를 사용하여 IN-Outlet의 직경. 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.
선택 테이블
시리즈 번호 | 자기의 수 | 자석 모델 | 쉘 재료 | 출입구 연결 | ［O- 링 ing |
A | 9R | 26 | 4 | F | S |
a = aseries | 1R = 1pc | 206, 208, 210 | 4 = 304 | f = 플랜지 | E = EPDM |
b = 바이어 | 4R = 4pcs/5pcs | 6 = 316L | k = 빠른 설치 | p = ptfe | |
c = cseries | 7R = 6pcs/7pcs | l = 나사 스레드 | V = 비튼 | ||
d = dseries | 9R = 9pcs | s = 실리콘 | |||
e = eseries |
