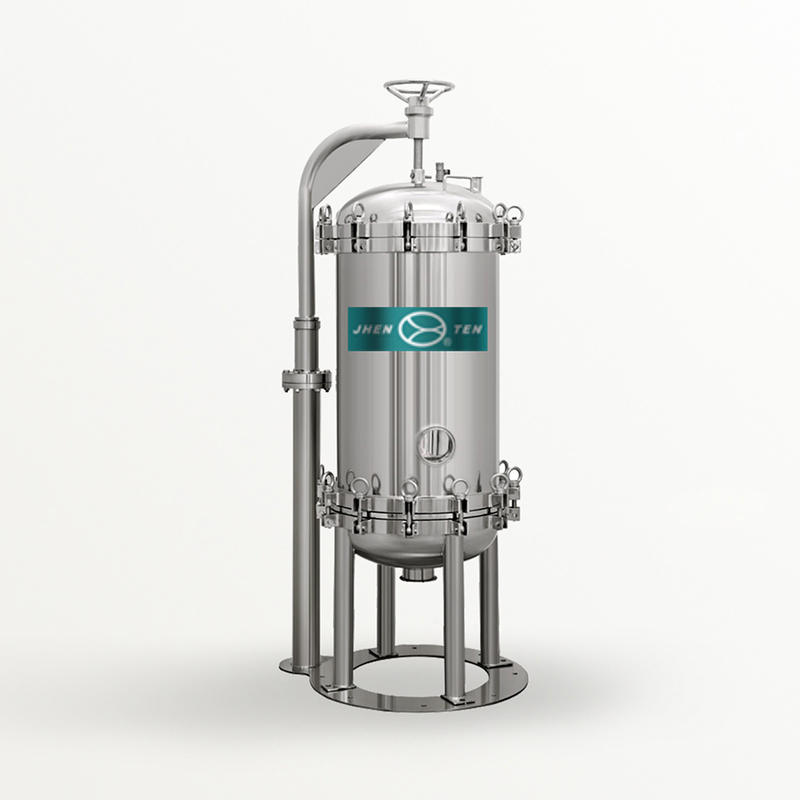

정밀 액체 필터 의 기능
● JTGJM 정밀 액체 필터는 큰 흐름이며 멀티 카트리지 위생 액체 필터이며 다양한 크기의 유량 요구 사항을 충족 할 수 있습니다.
● 구조 설계 및 제조는 위생 등급에 따라 다릅니다. 죽은 코너가없고, 'GMP'standard 회의가 없습니다.이 제품은 청소하기 쉽고 철저히 배수되며 잔류 액체가 없습니다.
● 엄격한 청소 응용을 위해, 피트 페이스 플레이트는 풀 각도 청소를 달성하기 위해 분해되도록 설계 될 수 있습니다.
애플리케이션
● 제약 산업 : 모든 종류의 항생제 및 기타 액체 여과.,
● 음식 및 음료 산업 : 와인, 미네랄 워터, 빙킹 물 iltration.
● 석유 산업 : 석유 현장 물 분사 적합성.
● 전자 산업 : 고순도 물 피트레이션.
● 화학 산업 : 모든 종류의 유기농 salvent, 산, 거인 여과.
정밀 액체 필터 의 특성
● 초 고정 수준의 연마, 내부 표면은 0.3μm RA로 연마하여 외부 표면이 0.4μm에 도달하여 절대 위생 수준 연마에 도달했습니다.
● 큰 흐름을 다루는 소형 설계는 공간을 절약합니다
● 바닥에 측면의 설계는 패리클을 동시에 완전히 제거 할 수 있도록하고 접선 배출구는 하수를 철저히 배출하고 작업자가 쉽게 작동합니다.
● 15 개가 넘는 카트리지 용 피팅 하우징의 경우 스윙 암 및 Eyebolt 또는 Quick Open은 쉽게 작동 할 수있는 옵션 설계입니다. 또한 경제적이고 실용적인 디자인입니다.
운영 조건
최대 작동 압력 | 0.6mpa a 1.0mpa |
최대 운영 온도 | 150 ℃ |
소독 | 121 ℃/30 분 |
표면 마감
마무리 유형 | 기계/전해성 연마, 샌드 블라스팅 |
연마 정밀도 | 내부 표면 Ra≤0.3μm, 외부 표면 Ra≤0.4μm. |
재료
껍데기 | 304,316L, 듀플렉스 SS, 티타늄, 하시 엘로이 |
통풍구/ 배수 밸브 | 304 .316L |
아이 볼트 | 304 |
안정제 블레이드 | 304 |
O- 링 | EPDM, PTFE, Viton, 실리콘 |
연결
쉘의 연결 | 플랜지 (아이 볼트) |
출입구 | 트리 클램프 |
N3 압력 게이지 (Opion) | 1.5 '트리 클램프 |
N4 벤트 밸브 (Opion) | 1/2 '트리 클램프 (12pcs 미만) 3/4 'Tri-Clamp (15pcs 이상) 1 '트리 클램프 (15pcs 이상) |
N5 배수 밸브 (옵션) | 1/2 '트리 클램프 (12pcs 미만) 3/4 '트리 클램프 (5pcs ~ 12pcs) 1 '트리 클램프 (15pcs 이상) |
카트리지 연결 | 222#, 226# |
JTGJM 선택 테이블
수량. 카트리지의 | 카트리지 모델 | 카트리지 연결 | 쉘 재료 | in-outet 연결 | O- 링 | |
12r | 20 | s | 4 | K | E | |
3R = 3pcs | 21R = 21pcs | 20 = 20*카트리지 | s = 226 유형 | 4 = 304 | k = 트리 클램프 | E = EPDM |
5R = 5PES | 24R = 24pcs | 30 = 30 Cattridge | t = 222 유형 | 6 = 316L | p = ptfe | |
7R = 7pcs | 36R = 36pcs | 40 = 40 ° 카트리지 | d = 이중 | V = 비튼 | ||
8R = BPCS | 42R = 42pcs | t = ttanium | s = 실리콘 | |||
9R = 9pcs | 48R = 48pcs | h = hastelloy | ||||
12r = 12pes | 56R = 56pcs | |||||
15R = 15pcs | ||||||
치수 매개 변수
3R (4R) | 5R (6R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A ： 총 높이 | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B ： 흡입구에서 중앙까지의 거리 | 142 | 165 | ||||
C ： 쉘 직경 | φ204 | φ250 | ||||
D1 : 흡입구에서지면으로 높이 | 540 | 660 | ||||
D2 : 출구에서 지상으로 높이 | 300 | 300 | ||||
In-Outlet N1 1 N2 크기 | 1.5 '/2 ' | 1.5 '/2 '/2.5 ' | ||||
(7r) | (8R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
φ273 | φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
9R (10R) | 12R (11R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
φ325 | φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
15R (18R) | (21R) | 24R (27/30R) | (36R) | (42R) | 48R (54R) | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
φ400 | φ450 | φ500 | φ550 | φ600 | φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
